Сопротивление цепи фаза – нуль: принцип работы

В электротехнике сопротивление цепи фаза – нуль играет ключевую роль в обеспечении безопасности и надежности электрических систем. Изучение этого параметра позволяет выявить потенциальные проблемы в сети и предотвратить возможные аварийные ситуации. В данной статье мы рассмотрим основные аспекты измерения сопротивления цепи фаза – нуль и выясним, почему это так важно для обеспечения стабильной работы электрооборудования.

Что такое петля фаза — ноль

Петля фаза – ноль представляет собой электрическую цепь, включающую в себя фазовый провод и нулевой провод. Этот элемент электрической сети играет важную роль в обеспечении безопасности и надежности работы электрооборудования. Петля фаза – ноль образуется при подключении электрической нагрузки к источнику питания, где фазовый провод передает электрический ток, а нулевой провод возвращает его обратно.

Важно отметить, что в нормальных условиях сопротивление цепи фаза – ноль должно быть минимальным, чтобы обеспечить эффективную передачу электроэнергии и избежать потерь. Однако возможны ситуации, когда в цепи появляются нежелательные сопротивления, вызванные различными факторами, такими как коррозия контактов, перегрев проводов или дефекты в электрооборудовании.

Изучение петли фаза – ноль позволяет выявить подобные проблемы и принять меры по их устранению, что в свою очередь способствует повышению безопасности работы электрических систем и уменьшению вероятности возникновения аварийных ситуаций.

Сопротивление цепи фаза – нуль

Мнение эксперта:

Сопротивление цепи фаза – нуль является важным параметром в электротехнике, определяющим степень безопасности и эффективности работы электрических устройств. Эксперты отмечают, что правильное соотношение сопротивлений в цепи фаза – нуль позволяет обеспечить равномерное распределение напряжения и тока, что снижает риск перегрева и короткого замыкания. Недостаточное сопротивление может привести к повреждению оборудования, а избыточное – к неэффективному использованию энергии. Поэтому важно тщательно контролировать и поддерживать оптимальное сопротивление в цепи фаза – нуль для обеспечения надежной и безопасной работы электрических систем.

Измерение сопротивления петли фаза-нульИзмерение сопротивления петли фаза-нуль

Проведение измерений петли фаза – нуль

Проведение измерений петли фаза – нуль включает в себя использование специального оборудования, такого как тестеры или мультиметры. Для начала необходимо отключить питание цепи и убедиться в отсутствии напряжения. Затем подключается измерительное устройство к фазному и нулевому проводам, а затем производится измерение сопротивления. Полученное значение сопротивления позволяет оценить состояние цепи и выявить возможные неисправности. Важно правильно подготовиться к измерениям, следить за безопасностью и проводить процедуру согласно инструкции по эксплуатации оборудования.

Параметр Формула Описание
Сопротивление цепи фаза-нуль R = U / I Отношение напряжения между фазным и нулевым проводами к току, протекающему через цепь
Активная мощность P = U * I * cos(φ) Эффективная мощность, потребляемая резистивными элементами цепи
Реактивная мощность Q = U * I * sin(φ) Мощность, потребляемая реактивными элементами цепи (индуктивными или емкостными)

Интересные факты

  1. Опыт Лоуренца: Первоначальные представления о сопротивлении в цепи фаза-нуль были опровергнуты опытом Генриха Лоуренца в 1893 году. Он показал, что сопротивление не просто сумма сопротивлений отдельных фаз, а зависит от емкости и индуктивности цепи.

  2. Векторное сопротивление: Сопротивление цепи фаза-нуль является векторным размером, состоящим из действительной и мнимой частей. Действительная часть представляет резистивное сопротивление, а мнимая часть представляет реактивное сопротивление, которое может быть как индуктивным, так и емкостным.

  3. Влияние частоты: Сопротивление цепи фаза-нуль зависит от частоты источника питания. При более высоких частотах реактивное сопротивление может стать более доминирующим, чем резистивное сопротивление, что приведет к уменьшению общего сопротивления.

ПОЧЕМУ АВТОМАТ НЕ ОТКЛЮЧАЕТ ТОК ЗАМЫКАНИЯ? РАСКРЫВАЮ ТАЙНУ ПЕТЛИ ФАЗА-НОЛЬ! #энерголикбез #фазаПОЧЕМУ АВТОМАТ НЕ ОТКЛЮЧАЕТ ТОК ЗАМЫКАНИЯ? РАСКРЫВАЮ ТАЙНУ ПЕТЛИ ФАЗА-НОЛЬ! #энерголикбез #фаза

Измерение контура фаза – ноль

Измерение контура фаза – ноль является важным этапом при обследовании электрических систем. Для этого используются специальные приборы, такие как мегаомметры, которые позволяют определить сопротивление между фазным и нулевым проводами. Этот параметр позволяет оценить состояние изоляции проводов и выявить возможные дефекты, такие как короткое замыкание или утечка тока. Проведение измерений контура фаза – ноль помогает предотвратить возможные аварийные ситуации и обеспечить безопасность работы электрооборудования.

Схемы, при помощи которых измеряется сопротивление цепи фаза – нуль

При измерении сопротивления цепи фаза – нуль используются специальные схемы, которые позволяют точно определить этот параметр. Одной из распространенных схем является метод замещения, при котором сопротивление цепи фаза – нуль определяется путем подключения известного резистора к цепи и измерения общего сопротивления. Также существует метод двух амперметров, при котором два амперметра подключаются к цепи для измерения тока и определения сопротивления. Кроме того, применяется метод компенсации, при котором сравнивается напряжение на известном резисторе с напряжением на цепи фаза – нуль для определения сопротивления. Эти схемы позволяют проводить точные измерения сопротивления цепи фаза – нуль и обеспечивают надежность работы электрических систем.

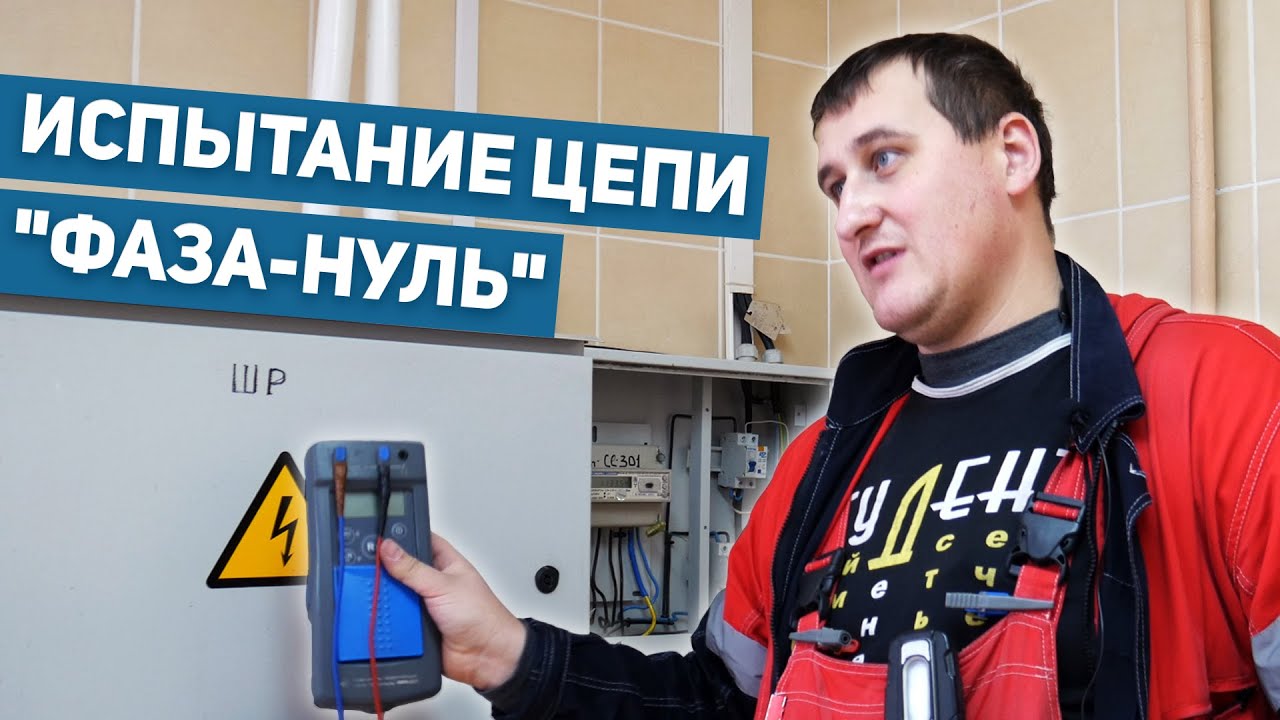

Измерение сопротивления петли "Фаза-нуль" прибором ИФН-200Измерение сопротивления петли "Фаза-нуль" прибором ИФН-200

Методы устранения неисправностей в цепи фаза – нуль

При возникновении неисправностей в цепи фаза – нуль необходимо оперативно принимать меры для их устранения, чтобы обеспечить безопасность и надежность электрической системы. Существует несколько методов, которые могут помочь в обнаружении и устранении подобных проблем.

Один из основных методов диагностики неисправностей в цепи фаза – нуль – это использование мультиметра. При помощи мультиметра можно измерить напряжение между фазой и нулём, чтобы определить наличие короткого замыкания или обрыва в цепи. Также можно проверить целостность проводов и соединений.

Другим распространенным методом является визуальный осмотр электрических соединений и элементов цепи. Часто неисправности возникают из-за окисления контактов или неплотного соединения проводов. Поэтому важно регулярно осматривать и чистить соединения для предотвращения подобных проблем.

Также эффективным методом устранения неисправностей в цепи фаза – нуль является использование пробника. Пробник позволяет быстро и удобно проверить наличие напряжения в цепи, что помогает выявить место обрыва или короткого замыкания.

Важно помнить, что работа с электричеством требует особой осторожности, поэтому при выполнении диагностики и устранения неисправностей в цепи фаза – нуль необходимо соблюдать все меры предосторожности и, при необходимости, обращаться к специалистам.

Частые вопросы

Какое должно быть сопротивление петли фаза ноль?

Сопротивление петли «фаза-нуль» должно быть максимально маленьким, именно в этом случае ток короткого замыкания петли будет наибольшим и защита сработает максимально быстро. Процесс измерения петли «фаза-нуль» необходим для того, чтобы определить время срабатывания защитных устройств в зависимости от их характеристик.

Как посчитать замер полного сопротивления цепи фаза нуль?

Полное сопротивление петли фаза-нуль равно сумме трети полного сопротивления питающего трансформатора и полного сопротивления кабельной линии петли фаза-ноль. По нему уже можно рассчитать ток однофазного короткого замыкания.

Можно ли измерить петлю фаза ноль мультиметром?

Измерения сопротивления петли «фаза – нуль» необходимо производить, пользуясь диэлектрическими перчатками, предварительно необходимо обесточить испытуемую цепь. Только после отключения напряжения необходимо проводить подключение прибора с последующей подачей напряжения и проведением измерения.

Для чего производится измерение петли фаза нуль?

Регулярное проведение замеров сопротивления петли «фаза-нуль» позволяет обнаружить линии с неудовлетворительным временем срабатывания аппарата защиты и заблаговременно разобраться с проблемой, не дожидаясь возникновения КЗ. Делать замеры следует в соответствии с графиком ППР, но не реже, чем 1 раз в 3 года.
